綜合布線系統的識別是一項非常重要的工作，不做好標簽標識會給后續的日常維護、維修等工作帶來重大影響，而人們在進行綜合布線系統建設時往往容易忽略這個方面，還有一些弱電工程師不專業，不懂怎么樣按標準做好綜合布線系統的標簽標識。

1.1 標簽標識

布線標簽識別系統的實施旨在為用戶以后的維護和管理帶來最大的方便，提高他們的管理水平和工作效率，減少網絡設置時間。標簽標識系統包括三個方面：標識的分類和定義、標簽和企業文件。

數據中心中的每條電纜、光纜、布線設備、終端點、接地設備、下沉管和其他組件都將被分配一個唯一的標識符。標識符必須按照一定的模式和規則用相同數量的字母和數字等標記。數據中心機房標識系統應包括以下部分：打印設備標識、線纜標識、配線架標識、面板標識、設備管理標識、文件管理標識。

因此，被識別的設備必須有標簽。施工根據“永久標識”的理念選擇材料，標簽的壽命必須能夠與布線系統的設計壽命相對應。建議標簽材料符合UL969認證（或相應標準），以達到永久標識的保證；同時建議標簽符合RoHS環保指令的要求。由于其結構可分為不干膠標簽和插入式標簽，因此所有標簽必須保持清晰、完整并符合環保要求。標簽必須是印刷的，不允許人工填寫，并且必須清晰可見，易于閱讀。特別強調的是，標簽必須能夠經受住環境的考驗，如濕度、高溫、紫外線，并且必須具有與標識安裝相同或更長的使用壽命。聚酯或聚烯烴等材料通常是最佳選擇。

完成標識和標簽后，應為所有管理設施建立文件。文件必須注冊并存儲在計算機上。簡單、小規模的布線工程，可根據圖紙、資料等紙質文件進行管理，且記錄必須準確、及時更新、便于查閱，文件必須為中文。

1.2 連接硬件標簽系統

連接硬件標簽主要是指配線架標識、面板標識和其他一些平面標識。根據打印機的類型，可以分為三類。這三種主要類型的標簽系統分別對應激光/噴墨打印機、熱敏打印機和點陣打印機。在布線系統中，最常用的標簽類型是噴墨/激光打印機標簽和熱敏打印機標簽。

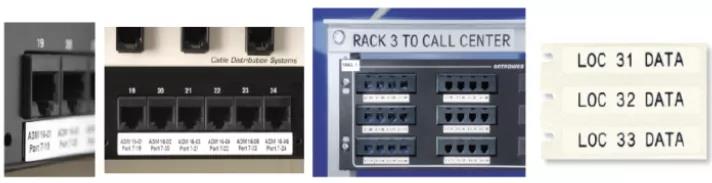

連接硬件的標簽材料主要使用聚酯或聚烯烴。根據待識別硬件的類型和要求，可選擇不干膠標簽或不干膠標簽。標簽形式見如圖1。

1.3 線纜管理系統

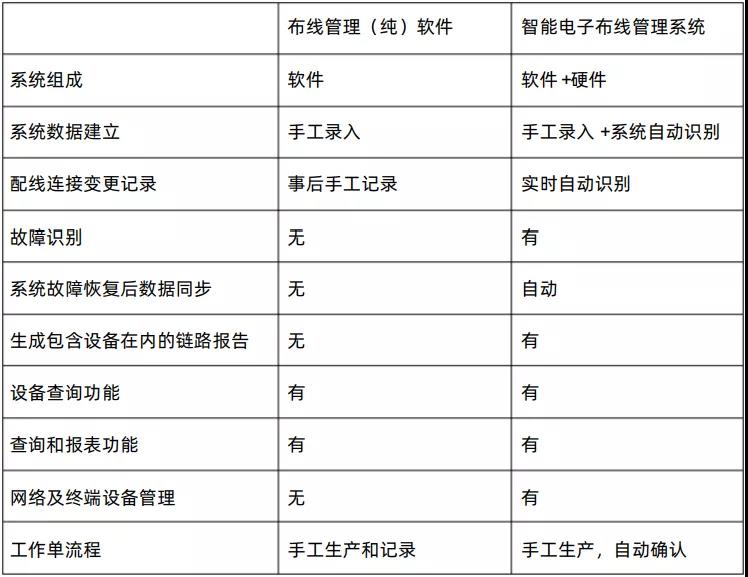

可以采用純軟件線纜管理系統或軟硬件一體化的智能電子線纜管理系統來實現線纜系統管理。系統功能要求如表1所示。

1.4 標志設計

在數據中心，布線的系統化和管理是非常必要的。數公里的電纜在數據中心的機架和機柜之間穿行，必須準確記錄和標記每個電纜段、每個設備和每個機柜/機架。

在布線系統的設計、實施、驗收、管理等方面。定位和識別是提高布線系統管理效率、避免系統混亂必須考慮的因素。因此，有必要將布線系統的標識作為管理的一個基本部分來考慮。從布線系統的設計階段就將其作為一個整體來考慮，在下一步的建設、測試和定稿中，按照計劃統一實施，從而實現識別信息的流轉。有效地到以下鏈接。

1) 機柜/機架標識

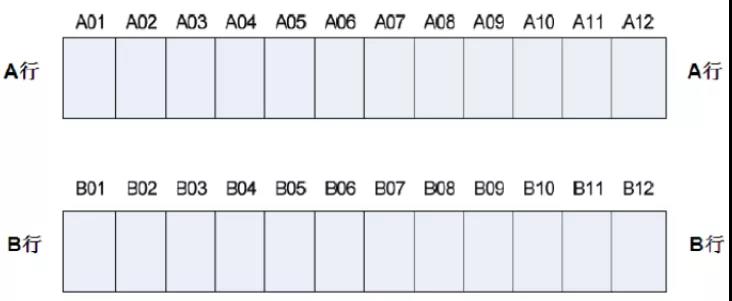

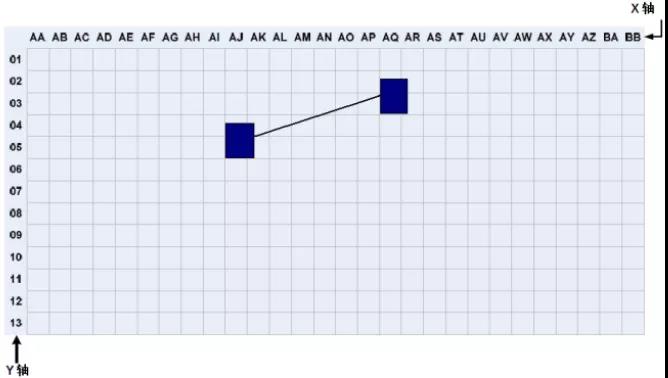

在數據中心，機柜和機架的位置和布局可以根據活動地板的劃分進行組織和標記。根據ANSI/TIA/EIA-606-A標準，數據室應使用兩個或兩個字母，每個600mm*600mm活動地板用阿拉伯數字標識。在數據中心機房平面圖上建立X、Y坐標系的網格，用字母標記X軸，用數字標記Y軸，建立坐標原點。機架和機柜的位置基于它們在網格地圖上的正面坐標。標注如下圖 2所示

所有架子和櫥柜都必須在正面和背面貼上標簽。每個機架和機柜必須具有基于地板網格坐標數量的唯一標識符。如果機柜放置在一個以上的落地架上，請在每個機柜的同一角（例如右前角或左前角）標識相應的落地架坐標編號。

在多層數據中心中，地板標志的數量必須作為機架和機柜數量的前綴。比如前面提到的數據中心三樓的AJ05落地式機架式機柜，就標注了3AJ05。

通常，機架和機柜標識符可以采用以下格式：

nnXXYY，其中

nn=樓層數

XX=樓板網格的列號

YY=樓層網格的行數

在沒有活動地板的機房中，也可以用行號和列號來識別每個架子和機柜。如圖3 如圖。在一些數據中心，機房被細分為房間，編號必須與房間名稱和房間內機架和機柜的序列號相對應。

2) 確定分發框架

A) 分配框架的識別

配線架編號方法必須包括機架和機柜編號以及配線架在機架和機柜中的位置。在確定配線架的位置時，水平理線器不計算在內。配線架在機架和機柜中的位置可以從上到下用英文字母表示。如果機架或機柜的配線架超過26 個，則需要兩個特征來識別它們。

B) 配線架端口的識別

使用兩個或三個函數來指示配線架上的端口號。例如，機柜3AJ05中的第二接線板1的第四端口可以命名為3AJ05-B04。

通常，配線架端口標識符可以采用以下格式：

nnXXYY-A-mmm，其中

nn=樓層數

XX=樓板網格的列號

YY=樓層網格的行數

A=配電板編號（A-Z，從上到下）

mmm=光纜對/纖芯光纖/端口號

C) 布線機架連接性的識別

配電架連接管理品牌：

p1top2，其中：

p1=近端機架或機柜、配線架序列和端口號。

p2=遠程機柜或機架、配線架序列和端口號。

為了簡化識別和便于維護，請考慮在ANSI/TIA/EIA-606-A 中補充使用序列號或其他標識符。例如，將24 條6 類電纜從主配線區連接到水平配線區1 的24 端口配線架必須包含標簽“MDAtoHDA1Cat6UTP1-24”。

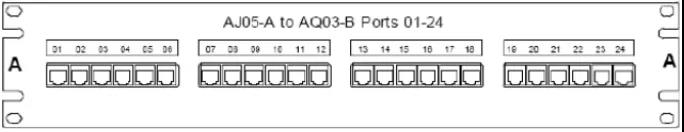

例如，圖4和圖5顯示了24位配線架使用的標簽，24根6類電纜連接到AJ05到AQ03機柜（見如圖2）。





3) 電纜和跳線的識別

連接的電纜必須在兩端貼上標簽，以指示遠端和近端方向。

電纜和橋接識別管理：

p1n/p2n 其中：

p1n=近端機架或機柜、配線架序列和指定端口。

p2n=遠程機架或機柜、配線架序列和指定端口。

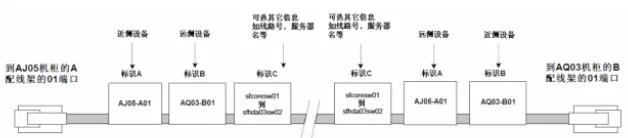

例如，連接到圖4.7.4-3所示配線架第一個位置的線纜可能包含如下標簽：AJ05-A01/AQ03-B01。 AQ03 機柜中的同一根電纜將包含以下標簽：AQ03-B01/AJ05-A01。如圖6 如圖。
